Référence de la classe Item

Classe Item : Plus de détails...

#include <item.h>

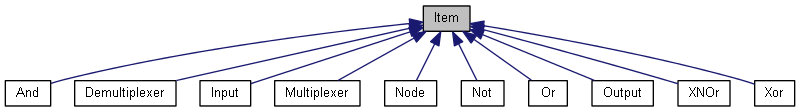

Graphe d'héritage de Item:

Liste de tous les membres

Classes
struct	s_connect
	Structure d'une connexion. Plus de détails...
Types publics
enum	Items {   Input, Output, Not, Or,   Xor, XNOr, And, Mux,   Demux, Node }
	Enumeration de la liste des composants. Plus de détails...
Connecteurs publics
void	recvSignal ()
	Slot execute lorsque un signal est emis.
Signaux
void	sendSignal ()
	Signal emis.
Fonctions membres publiques
	Item (QObject *parent=0)
	Constructeur.
QString	getName ()
	Recupere le nom de l'item.
QString	getImage ()
	Recupere l'image de l'item.
Items	getClass ()
	Recupere la description de l'item.
int	getAuxValue ()
	Recupere la valeur auxiliaire de l'item.
QVector< s_connect * >	getOutputs ()
	Recupere la liste des connexions sortantes de l'item.
QVector< s_connect * >	getInputs ()
	Recupere la liste des connexions entrantes de l'item.
void	setName (QString name)
	Affecte le nom a un item.
virtual void	setAuxValue (int value)
	Fonction d'application de la valeur auxiliaire.
bool	addNext (s_connect *conn)
	Rajoute une connexion a l'item courant et s'occupe de l'indiquer a l'item suivant.
bool	askForConnection (s_connect *conn)
	Rajoute une connexion a l'item courant en entree.
bool	checkAllValueReceived ()
	Verifie si toutes les connexions en entree sont faites et qu'elles possedent une valeur.
s_connect *	deleteInput (int input)
	Retire mais ne supprime pas une connexion en entree, renvoie cette derniere.
s_connect *	deleteOutput (int output)
	Retire mais ne supprime pas une connexion en sortie, renvoie cette derniere.
Fonctions membres protégées
virtual bool	_do ()=0
	Fonction de traitement des donnees.
Attributs protégés
int	aux
Items	classe
QString	name
QString	image
QVector< s_connect * >	outputs
QVector< s_connect * >	inputs
Attributs privés
bool	deleted

---

Description détaillée

Classe Item :

Classe mere des différents composants electroniques disponibles dans le logiciel. Elle implemente les acceusseurs communs a tous les composants et declare les outils necessaires pour toutes ses classes filles (structure s_connect et fonction de comportement _do). Elle implemente egalement le slot recvSign et le signal sendSign qui permettent le transfert d'information des entrees vers les sorties quand une valeur d'entree change (commun a tous les composants).

---

Documentation des énumérations membres

enum Item::Items

Enumeration de la liste des composants.

Valeurs énumérées:

Input
Output
Not
Or
Xor
XNOr
And
Mux
Demux
Node

---

Documentation des constructeurs et destructeur

Item::Item

(

QObject *

parent = 0

)

[explicit]

Constructeur.

Constructeur de la classe Item.

Paramètres:

parent

: objet parent

---

Documentation des fonctions membres

virtual bool Item::_do

(

)

[protected, pure virtual]

Fonction de traitement des donnees.

Renvoie:

true si les donnees ont ete correctement traitees sinon false

Implémenté dans Demultiplexer, Multiplexer, Node, Not, And, Input, Or, Output, XNOr, et Xor.

Voici le graphe des appelants de cette fonction :

bool Item::addNext

(

s_connect *

conn

)

Rajoute une connexion a l'item courant et s'occupe de l'indiquer a l'item suivant.

Paramètres:

conn	: connexion a rajouter

Renvoie:

true si la connexion est reussi sinon false

Voici le graphe d'appel pour cette fonction :

Voici le graphe des appelants de cette fonction :

bool Item::askForConnection

(

s_connect *

conn

)

Rajoute une connexion a l'item courant en entree.

Paramètres:

conn	: connexion a rajouter

Renvoie:

true si la connexion est reussi sinon false

Voici le graphe des appelants de cette fonction :

bool Item::checkAllValueReceived

(

)

Verifie si toutes les connexions en entree sont faites et qu'elles possedent une valeur.

Renvoie:

true si toutes les connexions possedent une valeur sinon false

Voici le graphe des appelants de cette fonction :

Item::s_connect * Item::deleteInput

(

int

input

)

Retire mais ne supprime pas une connexion en entree, renvoie cette derniere.

Paramètres:

input

: entree sur laquelle retirer la connexion

Renvoie:

la connexion retiree

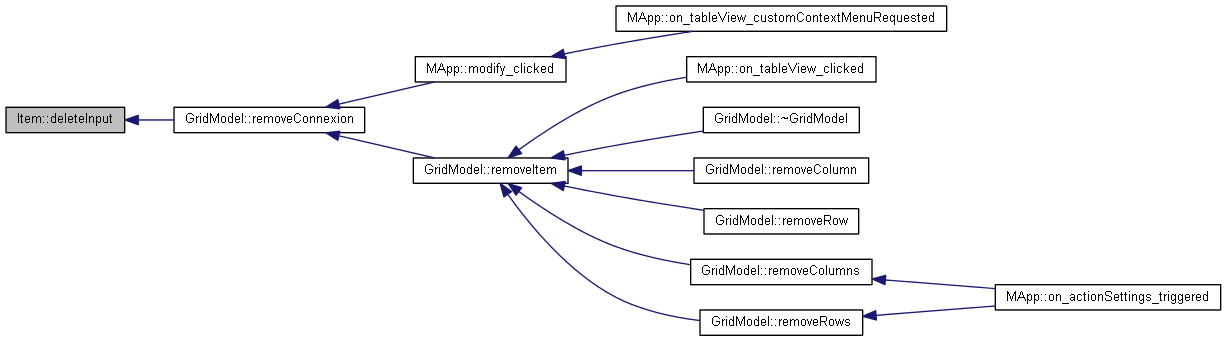

Voici le graphe des appelants de cette fonction :

Item::s_connect * Item::deleteOutput

(

int

output

)

Retire mais ne supprime pas une connexion en sortie, renvoie cette derniere.

Paramètres:

output

: sortie sur laquelle retirer la connexion

Renvoie:

la connexion retiree

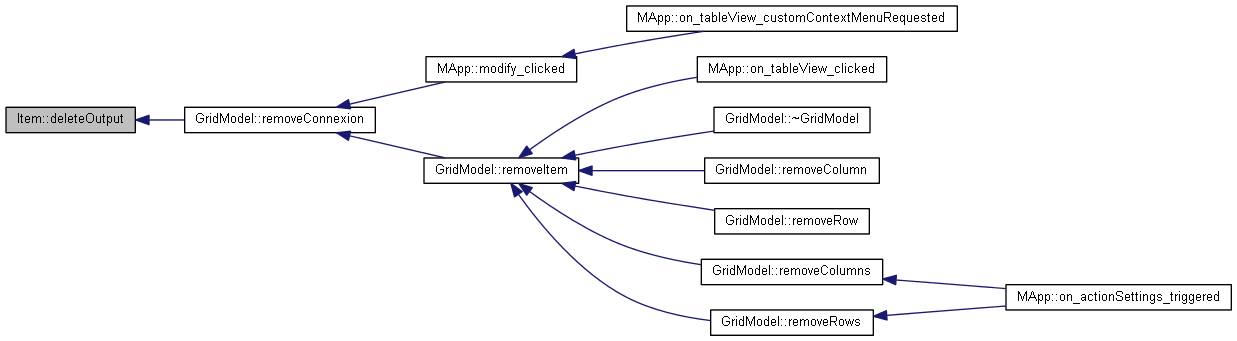

Voici le graphe des appelants de cette fonction :

int Item::getAuxValue

(

)

Recupere la valeur auxiliaire de l'item.

Renvoie:

Renvoie la valeur auxiliaire de l'item courant

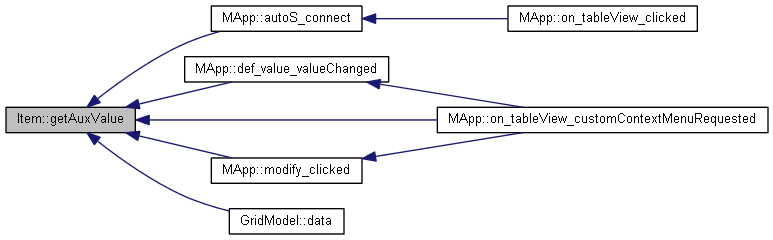

Voici le graphe des appelants de cette fonction :

Item::Items Item::getClass

(

)

Recupere la description de l'item.

Renvoie:

Renvoie la classe de l'item courant

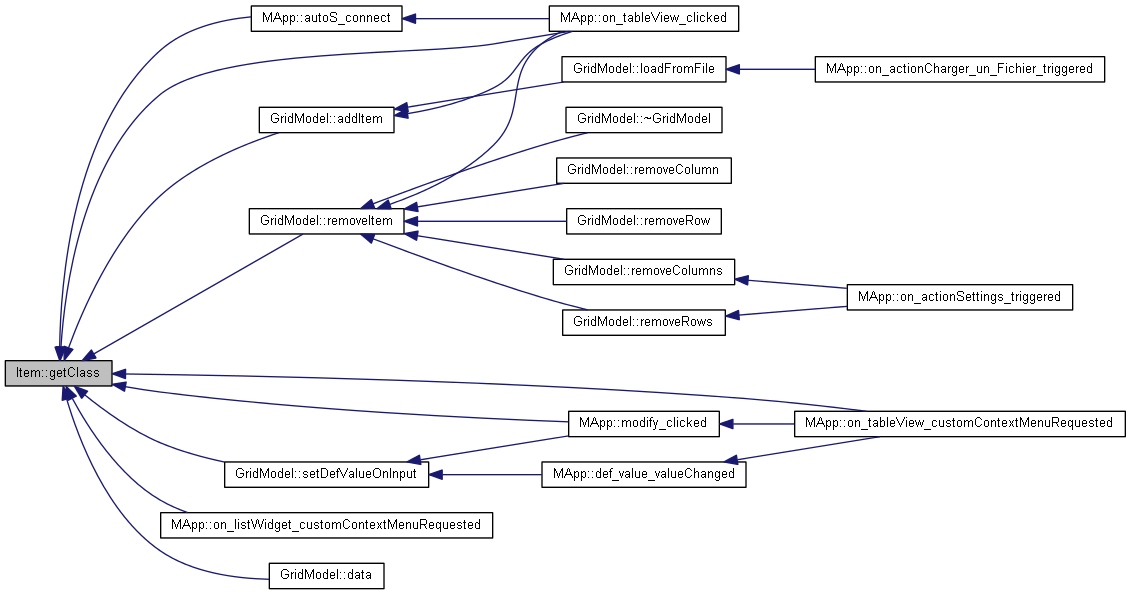

Voici le graphe des appelants de cette fonction :

QString Item::getImage

(

)

Recupere l'image de l'item.

Renvoie:

Renvoie le lien de l'image de l'item courant

Voici le graphe des appelants de cette fonction :

QVector< Item::s_connect * > Item::getInputs

(

)

Recupere la liste des connexions entrantes de l'item.

Renvoie:

Renvoie un vecteur composes des connexions entrantes de l'item courant

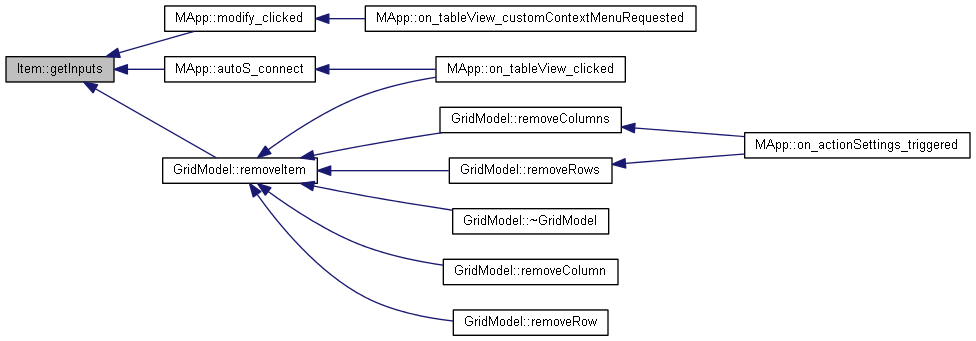

Voici le graphe des appelants de cette fonction :

QString Item::getName

(

)

Recupere le nom de l'item.

Renvoie:

Renvoie le nom de l'item courant

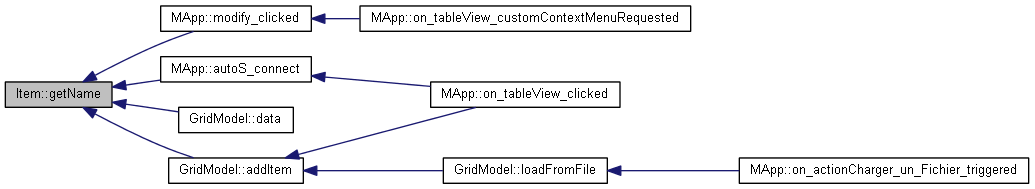

Voici le graphe des appelants de cette fonction :

QVector< Item::s_connect * > Item::getOutputs

(

)

Recupere la liste des connexions sortantes de l'item.

Renvoie:

Renvoie un vecteur composes des connexions sortantes de l'item courant

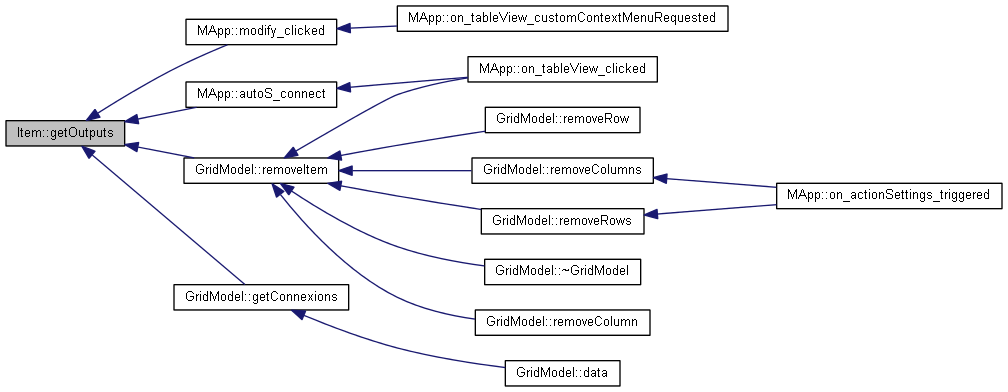

Voici le graphe des appelants de cette fonction :

void Item::recvSignal

(

)

[slot]

Slot execute lorsque un signal est emis.

Slot execute lorsque un item precedent a envoyer son signal provoquant le traitement du composant courant

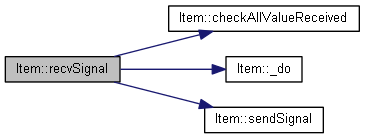

Voici le graphe d'appel pour cette fonction :

Voici le graphe des appelants de cette fonction :

void Item::sendSignal

(

)

[signal]

Signal emis.

Signal emis lorsque le composant courant a effectue son traitement

Voici le graphe des appelants de cette fonction :

void Item::setAuxValue

(

int

value

)

[virtual]

Fonction d'application de la valeur auxiliaire.

Paramètres:

value

: nouvelle valeur pour la variable auxiliaire

Réimplémentée dans Demultiplexer, Multiplexer, et Node.

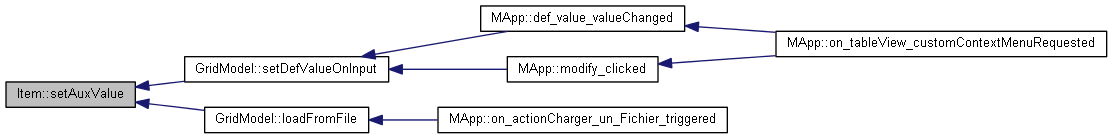

Voici le graphe des appelants de cette fonction :

void Item::setName

(

QString

name

)

Affecte le nom a un item.

Paramètres:

name	: nouveau nom pour l'item courant

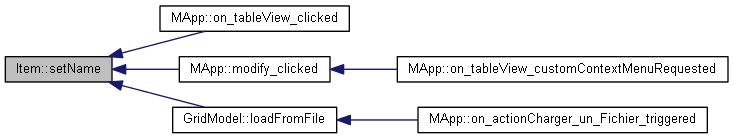

Voici le graphe des appelants de cette fonction :

---

Documentation des données membres

int Item::aux [protected]

Variable auxiliaire

Items Item::classe [protected]

Classe de l'item

bool Item::deleted [private]

Variable indiquant que les connexions entrantes et sortantes sont supprimes

QString Item::image [protected]

Image de l'item

QVector<s_connect *> Item::inputs [protected]

Vecteur des connexions en entrees

QString Item::name [protected]

Nom de l'item

QVector<s_connect *> Item::outputs [protected]

Vecteur des connexions en sortie

---

La documentation de cette classe a été générée à partir des fichiers suivants :

• Electrosim/src/Includes/item.h
• Electrosim/src/Items/item.cpp
